W skomplikowanym świecie mieszania proszku i mieszania w stanie stałym osiągnięcie jednorodności bez uszczerbku dla integralności materiału pozostaje trwałym wyzwaniem. Spośród różnych rodzajów mikserów przemysłowychW blender podwójnego stożka -również znany jako mikser V lub bliźniacza-pojawił się jako kamień węgielny wydajnych, delikatnych i skalowalnych operacji mieszania. Jego symetryczna geometria i upadające działanie sprawiają, że jest szczególnie odpowiednia do zastosowań, w których minimalne naprężenie ścinające i wysoka jednolitość są najważniejsze.
Ten artykuł zawiera dogłębną eksplorację zasad projektowania podwójnego blendera, mechaniki operacyjnej, charakterystyki wydajności i jego powszechnego stosowania w produkcji farmaceutyków, przetwarzania żywności, inżynierii chemicznej i zaawansowanych materiałów. Ponadto bada, w jaki sposób ostatnie postęp technologiczny zwiększył jego funkcjonalność, jednocześnie zajmując się tradycyjnymi ograniczeniami, takimi jak spójność partii i wydajność czyszczenia.
Podstawy projektowe: geometria i mechanizm operacyjny

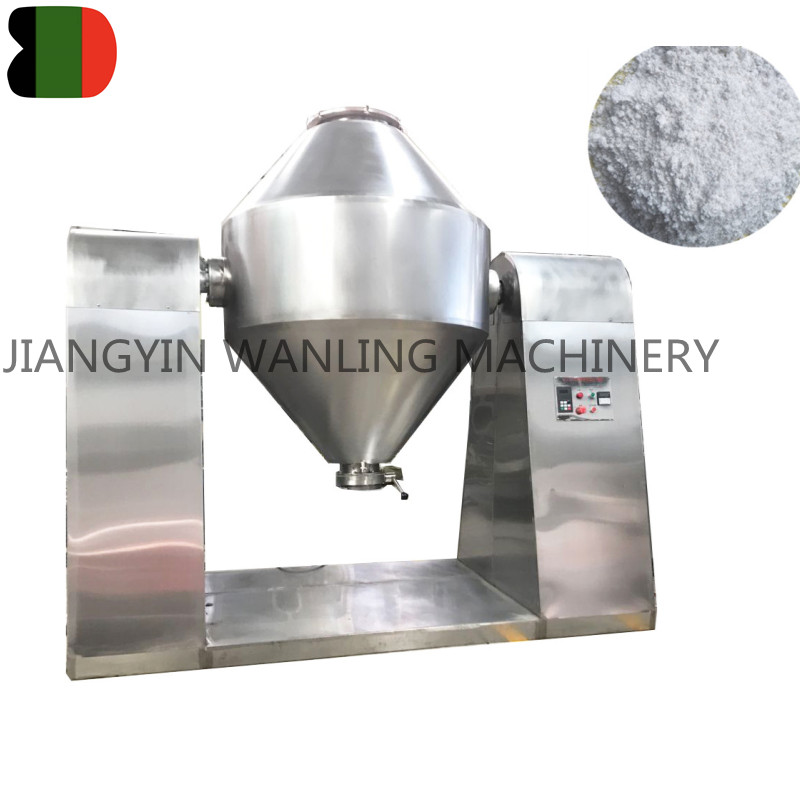

. blender podwójnego stożka Pochodzi swoją nazwę z konfiguracji charakterystycznej-parę stożkowych naczyń połączonych na ich otwartych końcach, tworząc symetryczny kształt podobny do klepsydry. Zespół ten jest zamontowany na obrotowej osi, która pozwala całej konstrukcji powoli upadać, wywołując złożony, ale przewidywalny ruch w złożu proszku.
Gdy mikser obraca się (zwykle między 5 a 25 obrotów na minutę), proszki w środku doświadczają kombinacji Mieszanie konwekcyjne , Mieszanie dyfuzyjne , I mieszanie ścinania :
- Mieszanie konwekcyjne : Ruch mas proszkowych na dużą skalę z powodu obrotu naczynia.
- Mieszanie dyfuzyjne : Losowe przemieszczenie cząstek wynikające z zderzeń i osiadania grawitacyjnego.
- Mieszanie ścinania : Poślizg między cząsteczką wzdłuż warstw podczas cyklu inwersji.
Z powodu braku wewnętrznych agitatorów lub ostrzy podwójne stożkowe mikser Minimalne naprężenie mechaniczne na produkcie, dzięki czemu idealnie nadaje się do kruchych lub kruchych materiałów.
Zalety wydajności: jednorodność, skalowalność i kompatybilność materialna
Jedną z najbardziej przekonujących cech podwójnego blendera jest jego zdolność do wytwarzania wysoce jednorodnych mieszanek, często osiągając poziomy jednolitości poniżej ± 1% odchylenia. Ten poziom precyzji jest szczególnie krytyczny w branżach takich jak farmaceutyki, w których spójność dawkowania może bezpośrednio wpływać na skuteczność terapeutyczną i zgodność regulacyjną.
Ponadto projekt z natury obsługuje skalowalna produkcja . Jednostki w skali laboratoryjnej o zdolnościach kilku litrów można skalować do wersji przemysłowych obsługujących kilka tysięcy litrów, a jednocześnie zachowując konsekwentną dynamikę mieszania.
Kompatybilność materiału to kolejna kluczowa siła. Blendery podwójnych stożków mogą sobie poradzić:
- Wolne proszki
- Materiały ziarniste
- Spójne proszki (z właściwym preparatem)
- Związki wrażliwe na ciepło
- Substancje higroskopowe (gdy są obsługiwane w kontrolowanych środowiskach)
Są one jednak ogólnie mniej skuteczne w przypadku proszków o znacznych różnicach gęstości lub podatnych na segregację po zmieszaniu, chyba że zastosowane są środki przeciwdziałające, takie jak zoptymalizowane sekwencje obciążenia lub powłoki antysegregacyjne.
Aplikacje w kluczowych branżach
1. Produkcja farmaceutyczna
W sektorze farmaceutycznym blendery podwójnych stożków są szeroko stosowane do mieszania aktywnych składników farmaceutycznych (API) z substancjami substancji zarobków. Ich delikatne działanie mieszania zachowuje fizyczne właściwości wrażliwych interfejsów API i zapewnia jednorodność treści - niezbędny wymóg spełnienia wytycznych FDA i ICH.
2. Przemysł żywności i napojów
Od mieszanek przypraw po sproszkowane produkty mleczne - przemysł spożywczy opiera się na podwójnych blenderach stożkowych w celu utrzymania konsystencji smaku i jednolitości tekstury. Ich konstrukcja ze stali nierdzewnej i łatwość czyszczenia są również zgodne z rygorystycznymi standardami higieny.
3. Przetwarzanie chemiczne i tworzywa sztuczne
W połączeniu polimerów, pigmentów i katalizatorów jest stosowane podwójne stożki, gdzie nawet dystrybucja dodatków ma kluczowe znaczenie dla przetwarzania dalszego i wydajności produktu końcowego.
4. Zaawansowane materiały i ceramika
W polach, takich jak przygotowanie elektrody akumulatora, spiekanie ceramiczne i synteza nanomateriałów, miksery te pomagają osiągnąć precyzyjną stechiometrię wymaganą do materiałów funkcjonalnych.
Ulepszenia technologiczne: od systemów ręcznych po inteligentne mieszanie
Podczas gdy podstawowa koncepcja blendera podwójnego stożka pozostała w dużej mierze niezmieniona od samego początku, współczesne iteracje zawierają kilka innowacji mających na celu poprawę kontroli procesu, powtarzalności i bezpieczeństwa:
- Zautomatyzowana kontrola obrotu : Programowalne sterowniki logiczne (PLC) umożliwiają precyzyjne regulację prędkości obrotowej i czasu mieszania w oparciu o charakterystykę materiału.
- Zachwyt i integracja atmosfery bezwładnej : W celu obsługi materiałów wybuchowych lub wrażliwych na tlen systemy uszczelnione z oczyszczaniem azotu są teraz standardowe.
- Porty próbkowania i monitorowanie wbudowane : Próbkowanie w czasie rzeczywistym i integracja spektroskopii bliskiej podczerwieni (NIR) umożliwia kontrole jakości w przetwarzaniu bez przerywania cyklu mieszania.
- Systemy CIP/SIP : Możliwości czystości na miejscu (CIP) i sterylizacji na miejscu (SIP) zwiększają higienę i skróć czas przestojów w regulowanych branżach.
Ulepszenia te nie tylko poprawiają wydajność operacyjną, ale także wspierają zgodność z dobrymi praktykami produkcyjnymi (GMP) i standardami branżowymi 4.0.
Wyzwania i ograniczenia: gdy podwójny blender stożkowy jest krótki
Pomimo wielu zalet, podwójny blender stożkowy nie ma zastosowania powszechnie. Niektóre nieodłączne ograniczenia obejmują:
- Dłuższe czasy mieszania : W porównaniu z mikserami o wysokim ścinaniu osiągnięcie pełnej jednorodności może wymagać rozszerzonych cykli, co może wpływać na przepustowość w operacjach o dużej objętości.
- Resztkowa retencja produktu : Ze względu na geometrię naczynia całkowite rozładowanie może być trudne bez dodatkowych mechanizmów, takich jak tace wibracyjne lub pomoc próżniowa.
- Ryzyko segregacji po mieszaniu : Jeśli nie zostaną zwolnione natychmiast lub uważnie obsługiwane, mieszane proszki mogą ponownie segregować na podstawie wielkości, gęstości lub ładunku elektrostatycznego.
Aby złagodzić te problemy, inżynierowie często zatrudniają Mieszanie AIDS , zoptymalizuj poziomy wypełnienia (zazwyczaj 50–70% całkowitej objętości) lub zintegruj mikser z ciągłą linią przetwarzania przy użyciu pośredniego lecia lub systemów transferu pneumatycznego.
Przyszłe trendy i pojawiające się innowacje
Patrząc w przyszłość, ewolucja blendera podwójnego stożka jest kształtowana przez szersze trendy w automatyzacji przemysłowej, zrównoważonym rozwoju i digitalizacji:
- Cyfrowa technologia bliźniacza : Wirtualne repliki fizycznych mikserów pozwalają na konserwację predykcyjną, symulację procesu i optymalizację przed rozpoczęciem faktycznej produkcji.
- Inteligentne czujniki i integracja AI : Analityka danych w czasie rzeczywistym jest wykorzystywana do dynamicznego dostosowywania parametrów, zapewniając optymalne wyniki mieszania przy minimalnej interwencji człowieka.
- Modułowe i mobilne jednostki miksera : Przenośne systemy podwójnych stożków zyskują przyczepność w elastycznych konfiguracjach produkcyjnych, szczególnie w organizacjach rozwoju kontraktów i produkcji (CDMO).
Dodatkowo rosnący nacisk Produkcja ciągła W farmaceutykach i drobnych chemikaliach wywołuje projekty hybrydowe, które łączą korzyści płynące z podwójnej geometrii stożka z półprzezroczystymi mechanizmami pasz i rozładowania.
